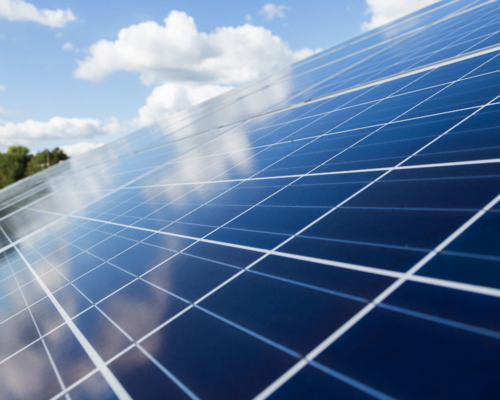

Instalacje fotowoltaiczne na płaskich dachach hal przemysłowych, magazynów i budynków komercyjnych stały się bardzo popularne. Często obejmują duże moce — od kilkudziesięciu do kilkuset kilowatów. Pod względem wymagań PPOŻ płaski dach różni się istotnie od dachu skośnego i wymaga indywidualnego podejścia w procesie uzgodnienia.
Co wyróżnia instalację PV na płaskim dachu?
Przy instalacji na dachu skośnym panele ułożone są wzdłuż połaci, a dostęp do dachu jest utrudniony. Płaski dach to zupełnie inna sytuacja:
- Duże skupiska paneli — nieraz tysiące metrów kwadratowych nieprzerwanej powierzchni
- Konieczność dojścia — obsługa techniczna, ale też ekipy ratownicze muszą mieć dostęp
- Materiały izolacji dachu — pianki, membrany bitumiczne, EPS mogą być palne
- Duże moce i długie kable DC — naprężenie po stronie DC nie wyłącza się samoczynnie
- Większe systemy z inwerterami string lub centralnymi — więcej punktów potencjalnych zagrożeń
Kluczowe wymagania PPOŻ dla PV na płaskim dachu
Odległości strefowe (strefy nieobsadzone panelami)
Dla instalacji na płaskim dachu rzeczoznawcy i straż pożarna oczekują zachowania stref wolnych od paneli:
- Strefa przy krawędzi dachu — zwykle min. 0,5–1,0 m od krawędzi (zależy od klasy odporności ogniowej attyki)
- Strefa przy urządzeniach technicznych — wyjścia na dach, wentylatory, klapy dachowe — min. 1,0 m
- Przejścia komunikacyjne — ścieżki do obsługi o szerokości min. 1,0 m co 40 m
Dokładne wymagania dotyczące stref zależą od obowiązującej w danym czasie interpretacji przepisów i wytycznych KG PSP. Przed projektem warto skonsultować z rzeczoznawcą.
Oznakowanie i wyłączniki awaryjne
Na płaskim dachu z instalacją PV obowiązkowe jest:
- Tablice ostrzegawcze — oznaczenie napięcia DC, uwaga napięcie obecne nawet przy wyłączonym falowniku
- Wyłącznik awaryjny DC — dostępny z poziomu dachu lub z ziemi, umożliwiający odłączenie łańcuchów paneli
- Schemat instalacji w pobliżu rozdzielnicy — czytelny dla straży pożarnej
Klasa ogniowa paneli i podkonstrukcji
- Panele PV powinny posiadać klasę reakcji na ogień co najmniej C-s2, d0 (wg EN 13501)
- Podkonstrukcja — aluminiowa lub stalowa, niepalność wymagana
- Warstwa izolacji dachu pod panelami — rzeczoznawca zwraca uwagę na palność EPS i pianki PIR
Trasy kablowe DC
Okablowanie DC na dachu:
- Kable solarne UV-odporne klasy ogniowej Eca lub lepszej
- Trasy układane w sposób ograniczający długość wiązek
- Izolacja od palnych powierzchni dachu (dystansery, korytka metalowe)
Dokumentacja niezbędna do uzgodnienia
Dla instalacji PV na płaskim dachu rzeczoznawca potrzebuje:
Dokumenty obowiązkowe
- Rzut dachu z układem paneli — rozmiary sekcji, strefy wolne, trasy kablowe DC, lokalizacja falowników
- Schemat jednokreskowy — zabezpieczenia DC i AC, falowniki, połączenie z rozdzielnicą budynku
- Przekroje przez dach — materiały i klasy ogniowe warstw (izolacja, membrana, płyta)
- Karta techniczna paneli — klasa reakcji na ogień, prąd zwarcia, napięcie Voc
- Karta techniczna falownika — certyfikaty, parametry elektryczne
- Opis systemu wyłączania awaryjnego — lokalizacja, instrukcja obsługi
Dokumenty dodatkowe
- Projekt budowlany lub ekspertyza techniczna dachu (dla dachów starszych budynków)
- Dokumentacja techniczna magazynu energii (jeśli jest w zakresie)
- Mapa sytuacyjna (dla dużych instalacji na kilku budynkach)
Ile kosztuje uzgodnienie instalacji PV na płaskim dachu?
W ppoz-online.pl uzgodnienia instalacji do 50 kWp realizujemy od 300 zł netto z terminem 24 godziny robocze.
Dla większych instalacji — od 50 kWp wzwyż, jakie często spotykamy na dachach hal i magazynów — przygotowujemy wycenę indywidualną. Zakres zależy od liczby falowników, złożoności układu kablowego i stref pożarowych obiektu.
Najczęstsze problemy w projektach PV na płaskim dachu
- Brak stref wolnych od paneli przy krawędziach dachu i urządzeniach technicznych
- Nieprawidłowe oznakowanie tras DC — straż pożarna nie może zlokalizować kabli pod napięciem
- Palny materiał izolacji bezpośrednio pod panelami bez analiza zagrożenia
- Nieaktualne karty katalogowe — producenci aktualizują dokumentację, stare wersje mogą być niezgodne z aktualną klasyfikacją ogniową
Masz instalację PV na płaskim dachu do uzgodnienia? Prześlij dokumentację na biuro@ppoz-online.pl — wrócimy z wyceną w ciągu kilku godzin.
